środa, 29 czerwca 2022

YAMAHA CD-640

Tu mała niespodzianka, zatarty silnik tacki, w następstwie uszkodzony driver.

Niestety nie mam w swoich zapasach.... poszukiwania AN41010A trwają. Montowany był w Renault OE 8200607915( Clio III), Drukarki HP -> Elektroda

Sprawdziłem zasilanie oraz sygnały sterujące, silnik oczywiście wymieniony.

Występuje także w innym opakowaniu.

A miało być tak "łatwo" ;D

Paski audio w normalnych cenach.

YAMAHA R-840

W tym przypadku uszkodzony zasilacz pomocniczy, powodem zapewne przekombinowany układ.

Zaznaczyłem uszkodzone elementy, zapomniałem o TC4013.Chyba nie można bardziej skomplikować tego układu, kolejny model ma już prosty i przemyślany blok zasilacza.

Czyli można zrobić to taniej(RX-E600) i w mojej ocenie lepiej.

Zdjęcia uszkodzeń

Po naprawie zasilacza ERROR DC:0977 czyli napięcie stałe na wyjściu.

Wypatroszyłem płytę podałem z zasilacza +_30V z ograniczeniem 200mA i zacząłem szukać....

Uszkodzony rezystor R623 68k pomiar wykazał ∞ ;D

Temat wstępnie zamknięty.

poniedziałek, 27 czerwca 2022

RedPitaya

Moja przygoda z SDR-ami rozpoczęła się od kopii Flexa 1000. Zacząłem budować TRX w 2008 roku natomiast pierwsze próby przeprowadziłem na początku 2009. Zaczęło się wszystko od sampli z kilku firm włącznie z AD9854 także w wersji militarnej.

Tak wyglądało to na początku : FLEX 2_1 Zainstalowana była wewnątrz karta M-adio Delta 44 4kanały 24 bit / 96 kHz .Niestety spore problemy wynikające ze środowiska w którym pracował RX oraz marnej jakości zasilacz przyczyniły się do migracji komponentów w niezależne opakowanie. Niestety nie doczekał się spedycji na wieś z dala od wielkomiejskich zakłóceń ze względu na brak dostępu do szerokopasmowego internetu.

Następnym SDR-em był Husarek DSP, tu się nie będę rozpisywał. Kolejny to tytułowa RedPitaya a zaraz potem Adalm-Pluto uSDX także zaliczony ale to jako ciekawostka pracująca w E klasie.

Ktoś może pomyśleć, że to zabawki, gadgety dla większych chłopców. Uważam, ze to potężne narzędzia którymi można robić jeszcze ciekawsze urządzenia .Przykład oprogramowania pod platformę AdalmPluto YOUTUBE- zdecydowanie polecam.

Miałem także przyjemność potrenować software DH1AKF który to podesłał mi źródła. Po kompilacji pozostało spiąć RP z modułem Disco i potestować.Przy okazji tego projektu zakupiłem zestaw nagłowny LX-3000 z którego wykorzystałem jedynie marnej jakości przetwornik AD/DA.

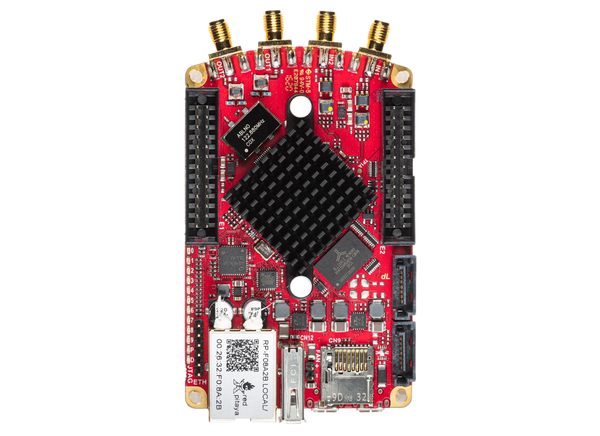

Red Pitaya SDRlab External Clock Standard Kit(3,5k pln)

są oczywiście tańsze wersje ->MOUSER

Specifications

BASIC
- Processor Dual Core Arm Cortex A9
- FPGA Xilinx Zynq 7020 SoC
- RAM 512MB
CONNECTIVITY
- Ethernet 1Gbit
- USB USB 2.0
- Wi-Fi requires Wi-Fi dongle (not included)
- Synchronization With daisy chain connectors
RF INPUTS
- Channels 2, SMA connectors
- Sample rate 122.88MS/s
- ADC resolution 16-bit
- Full-scale voltage range 0.5Vpp /-2dBm
- Absolute Max. Input voltage range DC max 50V (AC-coupled), 1Vpp for RF
- Input protection RF transformer & AC-coupled
- Overload protection DC voltage protection

RF OUTPUTS
- Channels 2
- Sample rate 122.88MS/s
- DAC resolution 14 bit
- Voltage range 1Vpp / +4dBm
- Load Impedance 50ohm
- Short circuit protection Yes
EXTENSION CONNECTOR
- Digital l/O pins 16
- Analog inputs 4
- Analog inputs voltage range 0-3.5V
- Sample rate 100kS/s
- Resolution 12-bit
- Analog outputs 4
- Analog outputs voltage range 0-1, 1.8V, 8V
- Communication interfaces I²C, UART, SPI
- Available voltages +5V, + 3,3V, -4V

Schemat do pobrania

https://downloads.redpitaya.com/downloads

Ciekawe zastosowanie platformy : EKG?

RNB CDN.

122.88 MHz clock

http://www.dj7th.de/htm/projects.htm

https://vhfdesign.com/transceivers/angelialite.html

https://www.ebay.com/itm/334454213019?hash=item4ddf06499b:g:OTsAAOSwScJbEolE#shpCntId

https://raw.githubusercontent.com/ji1udd/Hermes-Lite2/CompactTRX/compact-trx/piHPSDR/docs/Temperature_Ammeter_Mod_171217.pdf

Elementy projektu:

BPF wg SP5CGI po małej modyfikacji projektu oraz TU

https://db8bh.ddns.net/STL_TRX/Projekt_STL_TRX.htm

https://github.com/TAPR/OpenHPSDR-Thetis/releases

https://wiki.electrolab.fr/images/5/5b/Archi2.PNG

http://blog.livedoor.jp/je3prm/archives/cat_268569.html

https://playredpitaya.blogspot.com/2016/12/an-alternative-appoach-to-realize-100w.html#!/2016/12/an-alternative-appoach-to-realize-100w.html

Oprogramowanie :

Thetis (Windows) okno programu widoczne powyżej oraz na YT 3Z9AM

linhpsdr (Linux) YT

PiHPSDR(linux @ MAC ) Więcej na Wiki YT

niedziela, 26 czerwca 2022

YAMAHA DVD-S540

Wpadła w moje łapki z udziałem niezastąpionego przyjaciela który robił wiosenne porządki.

Po wstępnej diagnozie - nie czyta płyt.

Rozebrałem i zauważyłem, ze ma problemy z kręceniem dyskiem.

Zaczynamy przygodę od PSU

CN1 CN2 ->+D5V / +5VL / +/- 12V

CN3 +5VSTDBY+12VA-24V

Nie znalazłem niestety schematu PSU wiec pozostaje dłubanie w pcb z "kartofla"

2131,2240 ->22uF 50V wymienione, wykazywały zawyżony ESR

Laser zainstalowany to SF-HD60, zamówiony to SF-HD62.

Po delikatnej korekcji prądu zaczął czytać zarówno płyty nagrywane jak i nośniki tłoczone CD oraz DVD. Wykonałem to jedynie w celu diagnostycznym, bez wymiany się nie obejdzie .

Mamy nowy laser :)

Przy okazji wpadł radiator tak zapobiegawczo .

Na elektrodzie wygrzebałem ciekawy wątek : Region code oraz wsady

Aby odblokować RegionCode należy:

- włączyć dvd
- wysunąć tackę
- na pilocie wciskać kolejno 9 9 9 9 i nr. regionu np. 0 - free region

W SM taka ciekawostka : Front KARAOKE board [1001(3)]
** R model only

Czyli dodatkowe wejście mikrofonowe :P

Temat zamknięty, kolej na S2500.

sobota, 25 czerwca 2022

YAMAHA RX-V730 SN. Y0181720Q

Niesprawność objawiająca się automatycznym wyłączaniem, czasami widoczny C Protect na wyświetlaczu.

W wielu miejscach sugerowane jest poprawienie masy - nie zaszkodzi.

Przelutowanie płyty zasilacza 12V +_5V także jest dobrą praktyką.

Natomiast w tym przypadku uszkodzony był tranzystor mocy oraz zimny lut na płycie.

Wymieniona została para tranzystorów mocy 2SC5198 oraz 2SA1941 to zamienniki Toshiby wielokrotnie sprawdzone w PA Yamaha. Dodatkowo rozebrany wyczyszczony i przesmarowany został enkoder.
